ZR系列模内攻牙机
ZR系列模内攻牙机

·  适用于冲床行程为50-500mm;

·  攻牙尺寸一般为公制M2-M24 或对应UNC/UNF/ BSW 等英美制的螺纹成型加工;

·  攻牙方向可实现由上往下或由下往上,通用性广;

·  采用整机快速推入式或分体式定位安装;

·  1分钟快速更换丝锥,无需拆卸主机;

·  机身结构精细,最小螺纹孔距可以达32MM;

·  若有特殊要求可订制。

向下查看
成果展示
参数规格

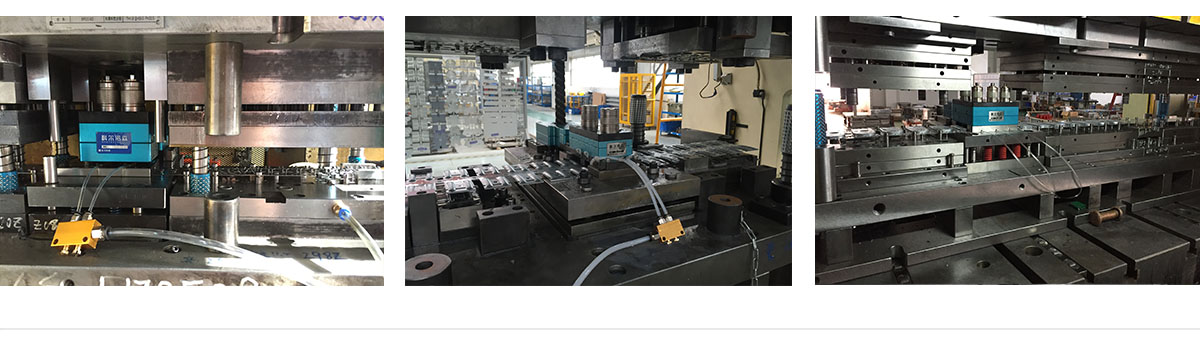

安装效果图

zr.jpg选用配置

· 丝锥检测装置;

· 多功能模具安全检测装置;

· 下死点模具检测装置;

· 产品定位系统;

· 螺纹检测系统;

· 丝锥冷却系统。



技术参数

机型代号

冲床行程

孔中心距

攻牙尺寸攻牙孔数安装方式备 注

1ZR19

1ZR19F

50-500mm
-

公制M2-M24 或对应UNC/UNF/

BSW 等英美制螺纹

1挂台式快速销钉定位标准品

1ZR25

1ZR25F

订制品
2ZR以安装方案图纸确认孔中心距为准2
3ZR3
4ZR4
5ZR5
6ZR6
7ZR7
8ZR8
......
24ZR24

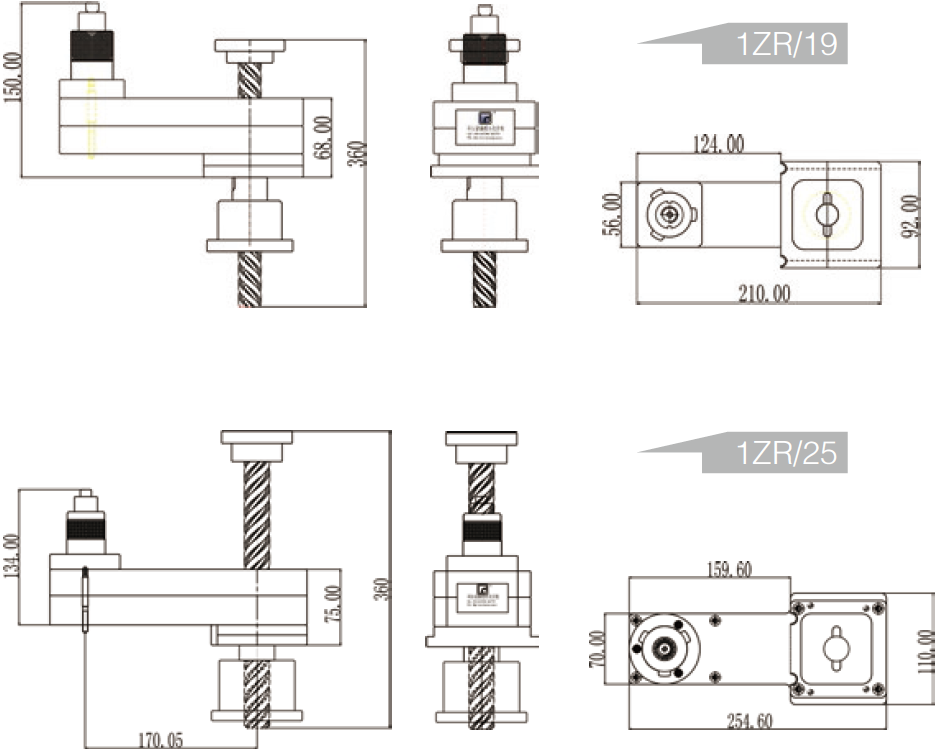

外形尺寸





订购方式

DZX-1ZR/19F-T

DZX-2ZR-T-W

T:代表冲床行程

F:代表跨度为定制

W:代表孔中心距
