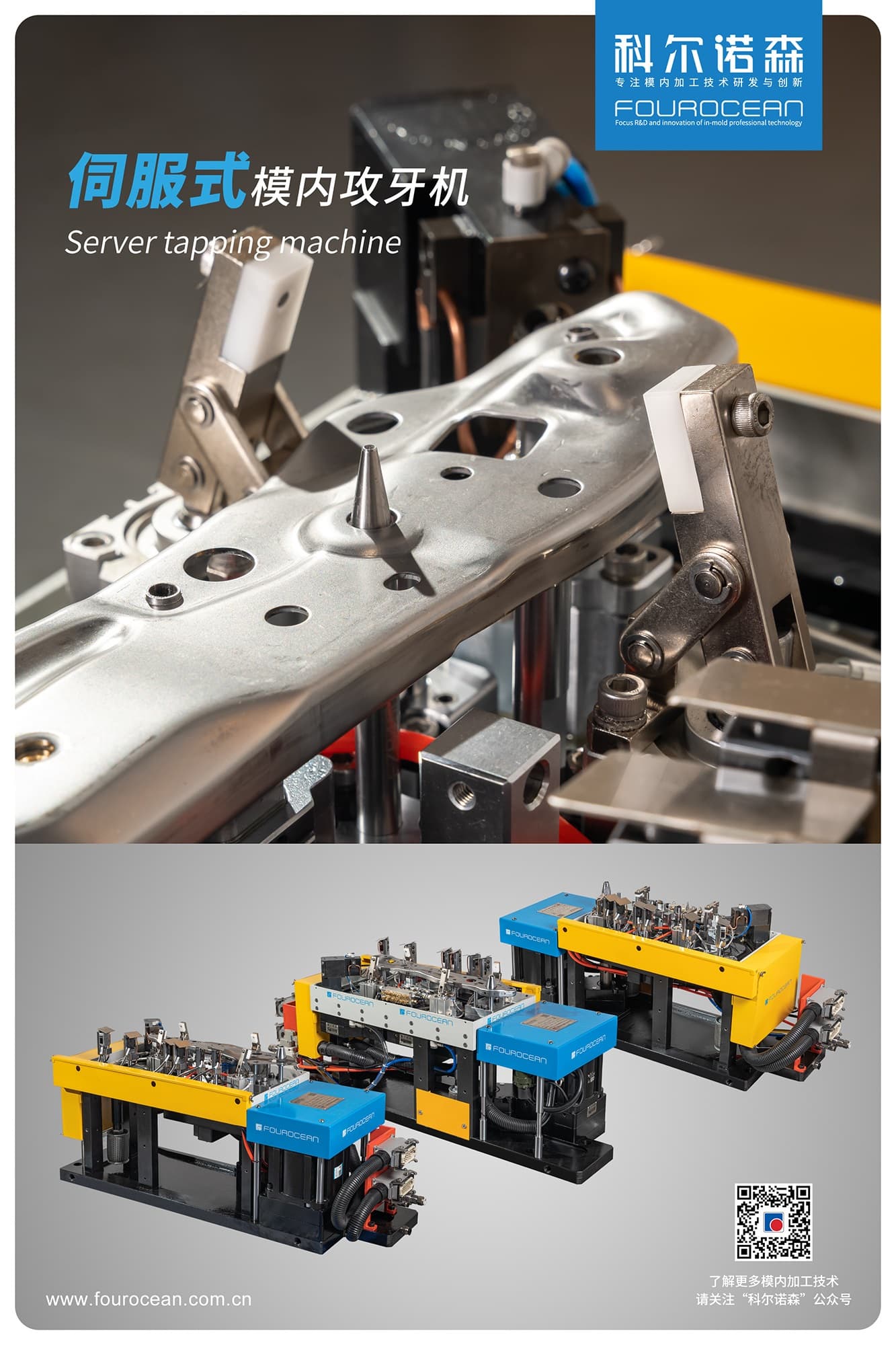

NC系列模内攻牙机
NC系列模内攻牙机

· 采用伺服马达驱动;

· 不受冲床行程的限制,可以在冲床模具内使用也可以在生产线上使用;

· 采用机械式传输动力攻牙,可以同时攻24个螺纹孔;

· 攻牙尺寸一般为公制M0.6-M45 或对应UNC/UNF/BSW 等英美制的螺纹成型加工;

· 可以进行水平或垂直方向加工螺丝孔,也可以加工通孔或盲孔;

· 自动和手动安全操控与冲床同步动作,单次冲程结束时可检测丝锥;

· 攻牙速度最快达60 次/分钟;

· 领先筒夹技术使最小孔间距为13mm;

· 彩色液晶触摸屏控制界面,可以人性化登入及修改所有攻牙应用参数;

· 实时显示攻丝状态,可记录攻牙次数;

· 安装快捷.独立的操控电箱使安装调试简便化;

· 可存储 45 种不同的攻牙方案;

· 配备攻牙过载保护系统;

· 若有特殊要求可订制。

向下查看
成果展示
参数规格

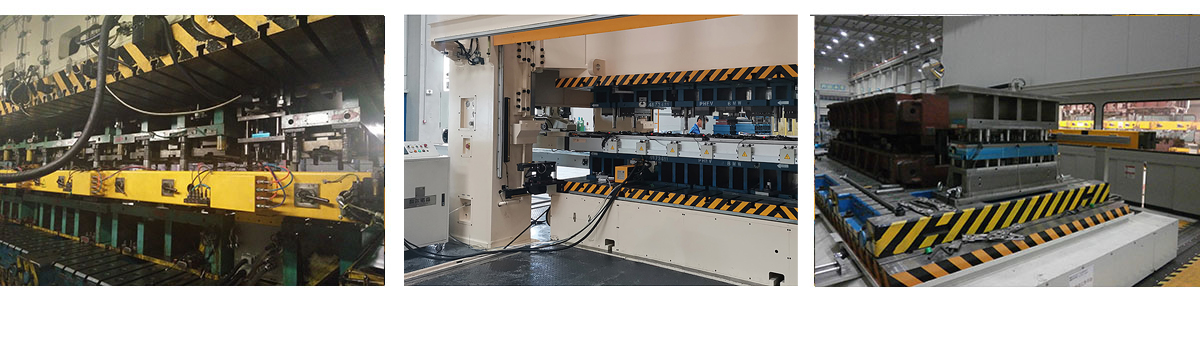

安装效果图

nc.jpg选用配置

· 丝锥检测装置;

· 多功能模具安全检测装置;

· 下死点模具检测装置;

· 产品定位系统;

· 螺纹检测系统;

· 丝锥冷却系统。



技术参数

机型代号

NCK1

NCK2

NCK3NCK4NCK5NCK6NCK7NCK8...NCK24
冲床行程不受行程限制
孔中心距以安装方案图纸确认孔中心距为准
攻牙尺寸公制M0.6-M45 或对应UNC/UNF/BSW 等英美制螺纹
攻牙孔数1
2345678...24
电源电压三相 220V50HZ
传动方式机械传动式
安装方式快速推入式或分体式定位安装
备 注订制品



订购方式

DZX-NCK1-T

DZX-NCK2-T-W

T:代表冲床行程

W:代表孔中心距
