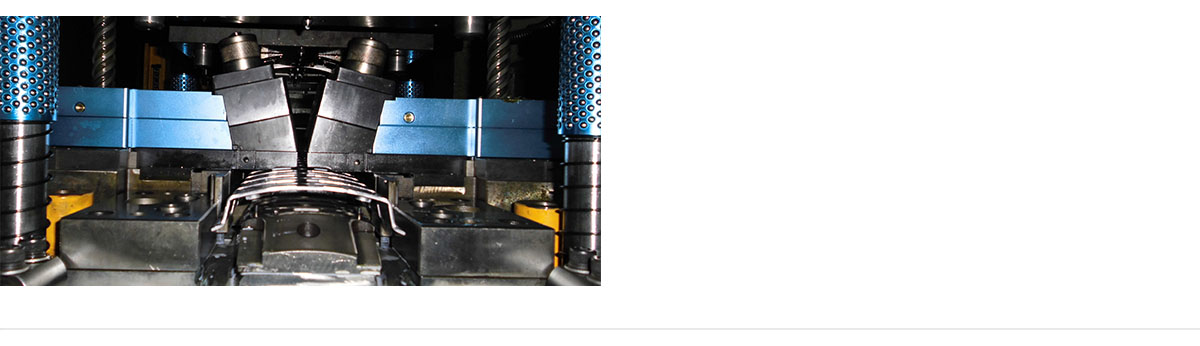

安装效果图
选用配置
· 丝锥检测装置；
· 多功能模具安全检测装置；
· 下死点模具检测装置；
· 产品定位系统；
· 螺纹检测系统；
· 丝锥冷却系统。
技术参数
| 机型代号 | 1X | 2X | 3X | 4X | ... | 24X |
| 冲床行程 | 50-500mm | |||||
| 孔中心距 | — | 以安装方案图纸确认孔中心距为准 | ||||
| 攻牙尺寸 | 公制M2-M12 或对应UNC/UNF/BSW 等英美制螺纹 | |||||
| 攻牙孔数 | 1 | 2 | 3 | 4 | ... | 24 |
| 攻牙倾斜角 | 0-90° | |||||
| 安装方式 | 整机快速推入式或分体式定位安装 | |||||
| 备 注 | 订制品 | |||||

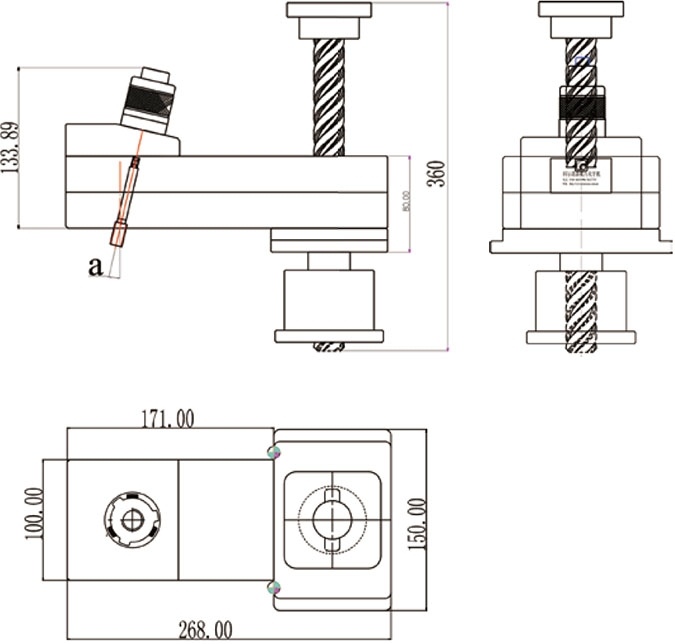

外形尺寸
订购方式
DZX-2X-T-W
T：代表冲床行程
W：代表孔中心距
