Z系列模内攻牙机
Z系列模内攻牙机

·  适用于冲床行程为20-500mm;

·  攻牙尺寸一般为公制M0.6-M12 或对应UNC/UNF/BSW 等英美制的螺纹成型加工;

·  攻牙方向可实现由上往下或由下往上,通用性广;

·  采用整机快速推入式或分体式定位安装;

·  1分钟快速更换丝锥;

·  机身结构精细,最小螺纹孔距可以达13MM;

·  若有特殊要求可订制。

向下查看
成果展示
参数规格

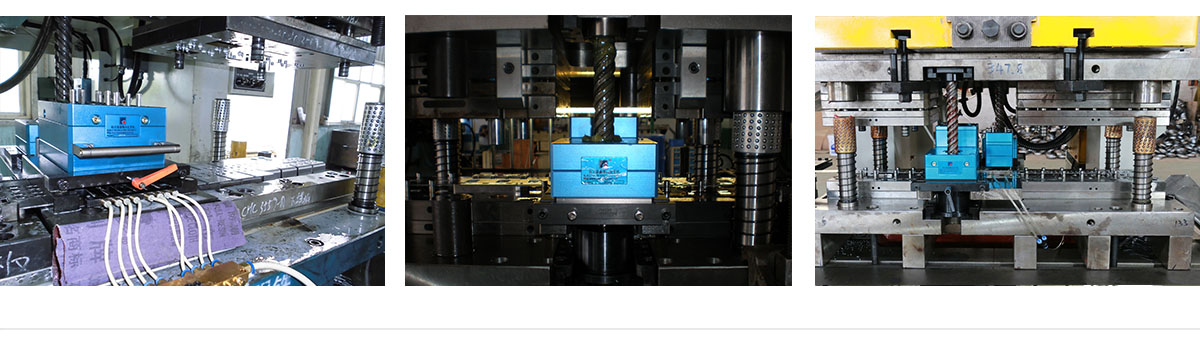

安装效果图

z.jpg选用配置

· 丝锥检测装置;

· 多功能模具安全检测装置;

· 下死点模具检测装置;

· 产品定位系统;

· 螺纹检测系统;

· 丝锥冷却系统。



技术参数

机型代号

1Z

1ZF

2Z3Z4Z5Z6Z7Z8Z...24Z
冲床行程20-500mm
孔中心距以安装方案图纸确认孔中心距为准
攻牙尺寸公制M0.6-M12 或对应UNC/UNF/BSW 等英美制螺纹
攻牙孔数1
2345678...24
安装方式整机快速推入式或分体式定位安装
备 注标准品订制品



外形尺寸






订购方式

DZX-1Z/F-T

DZX-2Z-T-W

T:代表冲床行程

F:代表跨度为定制

W:代表孔中心距
